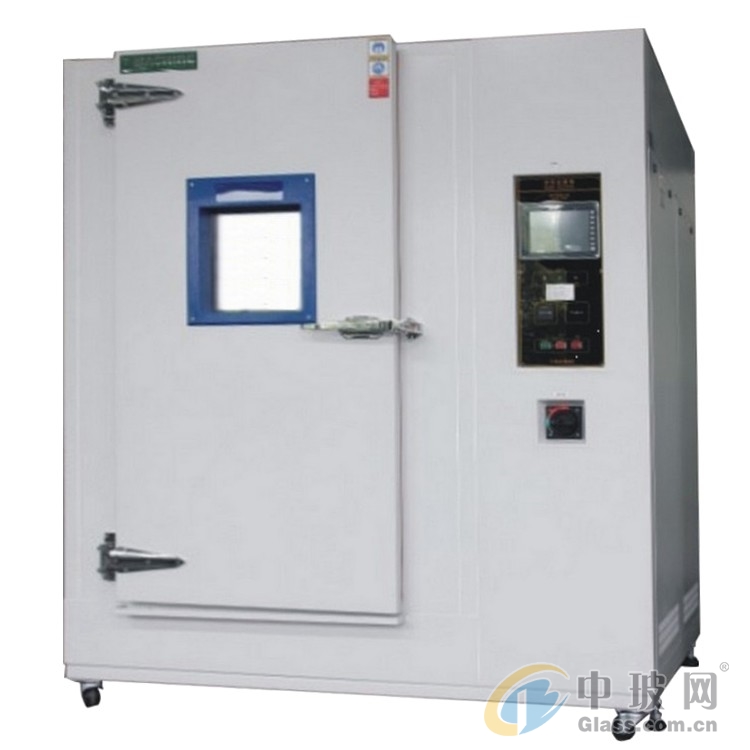

噴淋鹽水試驗箱 鹽霧加速腐蝕試驗箱 一.設備技術指標 1.1品 名：噴淋鹽水試驗機 1.2型 式：TMJ-9744 1.3實驗空間：2000mm×1800mm×2200mm (W×D×H)mm 1.4測試范圍： 擺管淋雨及噴射鹽水, 溫度測試等 二．設備結構設計： 2.1內外箱材料：內外箱體采SUS316#不銹鋼制，能耐受5%濃度鹽水的長期腐蝕，整體結 構加固，外箱采淺沙色粉體烤漆。 2.2箱      門：SUS316#不銹鋼制 ，附加門開啟保護裝置 2.3觀  察  窗：玻璃觀察窗 ，附加照明燈（13W飛利浦節能燈） 2.4旋轉盤設計：SUS#316 不銹鋼制，多孔式設計滿足不同產品的固定，轉速可調節， 時間(10～30)s/165°（承重30kg) 2.5水過濾系統：采用多道水過濾濾芯過濾水雜質(可承受鹽水的腐蝕)，可選擇自動排水 與內循環兩種模式 2.6機臺滑輪：采滑輪移動調整擺放位置與強力螺栓固定位置(200Kg / 輪 ) 2.7水溫控制：采用特殊定制鈦合金材質加熱管，耐腐蝕性更強，使用壽命長。(PID SSR)，加裝制冷裝置(抗鹽水腐蝕材料)，在樣品發熱情況下保持水溫(35±3)℃，樣品為1臺散熱器風扇，每臺功率為500W (制冷部分在配電柜內） 2.8鹽水儲水箱在箱體側面；容量為500公升；化工泵自動將調配好的鹽水補充，箱內有攪拌系統，保證鹽水的均勻性，并有抽檢排水閥門，方便檢測鹽水濃度及PH值(機臺可實進顯示鹽水濃度及PH值)。 2.9箱體頂部設置紅/黃/綠三色指示燈，紅色代表設備故障，黃 色代表設備待機可使用，綠色代表設備正在工作，能自動顯示。 2.10箱體左側開Φ50/Φ100 之引線孔各1孔，作為組件帶電測試用(接線旋鈕：4個，各10A)。   噴淋鹽水試驗箱 鹽霧加速腐蝕試驗箱 三．功能測試設計： 3.1 DIN 40050 IPX4K（擺管有防護裝置，使用螺絲固定，拆裝容易）詳見附件圖 3.1.1擺動管淋水試驗IPX 4K(噴射的介質：鹽水濃度：5%，含鹽量95% Nacl，2.5% Mgcl2，2.5% Cacl2) 3.1.2旋轉電機及傳感器隔離于箱外不受腐蝕影響，設置有手動操作模式，可以對噴水、擺桿的擺動，轉臺的轉動單獨控制。 A.測試要求：IPX4K  DIN40050 規格 A-1.水流壓力 :50--- 400 kpa可調 A-2.可以在工控計算機設置及顯示(kg/cm2 ) A-3.水流量: (總流量＝每孔流量 ×孔數), 流量：每孔 0-O.6 L/min 可調 流量范圍1.75L/min ～ 22.2L/min±5% Φ0.8mm噴嘴時每孔流量0-----0.6 L/min ± 5%, 水壓400kpa  IPX4K A-4.擺動管機構馬達:步進馬達(含減速機組) 每秒擺動速率20°～90°/S，光耦合方式角度控制，工控計算機設置及顯示(擺動精度±2°) A-5.擺動角度-165°～0°～ 165°在工控計算機設置,噴嘴角度60°或180°兩種對應IPX4k擺桿的角度要求±165°，為方便觀察擺動角度，有角度顯示功能于熒幕界面上 B.旋轉盤：SUS#316 不銹鋼盤 ?？缮舷抡{動 /-10cm. C.擺動管：16∮SUS#316 不銹鋼擺動管不易變形,半徑為800、600、400、200各壹組，噴嘴與噴嘴距離50mm) D.排水裝置：擺管兩端附有球型放水閥及空氣進氣閥(噴淋結束，自動充氣清理管道及噴嘴殘留鹽水) E.噴嘴設計：噴嘴孔徑為0.8mm可微調對準圓心 噴嘴采用鐵氟龍（Teflon）耐磨損、高溫、抗腐蝕特殊訂制。 F.在程序運行過程中，有干燥階段，為防止鹽液干燥結晶附著于噴嘴口，在開始干燥時，通入壓縮空氣，排干噴嘴上的鹽水滴，干燥結束后，繼續進行噴淋。 3.2 GMW 3172_2012_section 9.4.8 鹽水濃度：5% 鹽水溫度：35度 鹽水噴射噴嘴 12組 噴嘴：9360-1/4ap-pp5 鹽水噴射之流量 1.8L/min 可曲撓之噴嘴管12條 噴鹽水試驗時可將IPX4K擺管取下，更換成可放12組測試件之測試臺,曲撓管固定于測試臺上。 每個噴嘴有獨立開關，可獨立測試。 流量:0.5-2.0L可調（面積式流量計） 每組獨立的面積式流量計，可直觀的看見并調節流量（控制器上不可顯示和調整） 升溫速度：常溫至70度，約30分鐘 降溫速度：70至35度，約25分鐘 降溫速度：35至25度，約15分鐘
