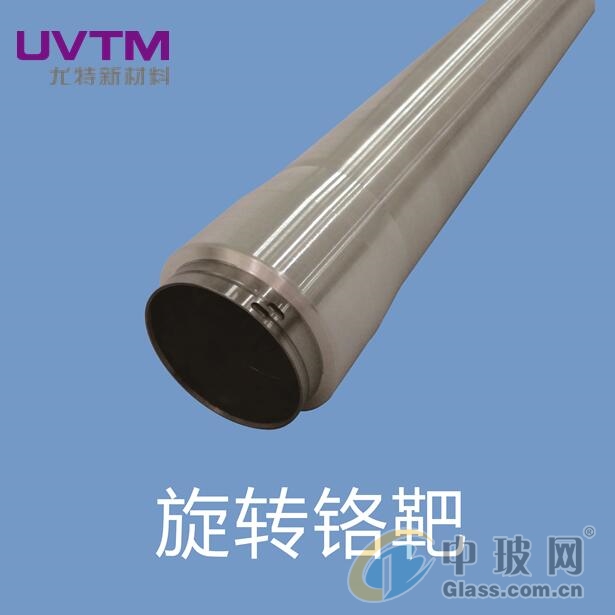

真空鍍膜機的發展相當迅速，隨著生產率的提高，生產費用大大降低，已經為真空鍍膜產品的普遍使用鋪平了道路。以卷繞式真空鍍膜機為例，剛開發時可鍍的薄膜基材寬度是150mm，目前已達2253mm?；木硗驳木韽绞?000mm，卷繞速度750m/min。自動裝卸的半連續卷繞式真空鍍膜機鍍膜占整個周期的75%，操作只占25%。隨著計測技術、控制技術的進步和電子計算機的應用，卷繞式真空鍍膜機正向著高度自動化和高度可靠性的方向發展。真空鍍膜機真空鍍膜機能夠沉積的鍍膜層厚度范圍為0.01-0.2，可以在這個范圍內選擇，有的還可以鍍多層膜，滿足多種需要。日本****提出沉積兩種不同鍍膜材料的卷繞式蒸鍍裝置。 芯片制造設備，半導體材料對于芯片產業的重要性也是不言而喻。半導體材料可以分為晶圓材料和封裝材料,中國的半導體行業正處于成長關鍵期，材料和技術仍依賴****，受到國際市場影響，圍繞半導體行業的焦慮在持續蔓延。2018年大部分國家半導體規模增速達12.4%。特別是存儲器市場。增速高達61.49%。一方面，存儲芯片需求旺盛，價格大幅上漲，另一方面，物聯網、汽車電子、AI等新應用拉動下游需求。半導體材料主要分為晶圓制造材料和封裝材料，料包括硅片（37%）、光刻膠、光刻膠配套試劑、濕電子化學品、電子氣體、P拋光材料、以及靶材等；、引線框架、樹脂、鍵合絲、錫球、以及電鍍液等。在芯片制造設備領域。美國、日本、荷蘭依然占主要地位。國內的芯片制造與韓國和歐洲的企業相比都相距甚遠。 UVTM靶材事業部在2007年成立，致力于生產高品質的磁控濺射靶材，公司擁有粉末冶金、冶煉澆注、3D噴涂、冷等靜壓等多套靶材制備設備和工藝技術。主要生產銷售陶瓷靶材（ITO靶材、AZO靶材、氧化鈮靶材等）、金屬靶材（高純銀靶、鈮靶、銅靶等）和合金靶材（鎳鉻合合金靶、銀銅合金靶、銅鋅合金靶等），產品遠銷20多個國家和地區。濺射靶材的要求較傳統材料行業高，一般要求如，尺寸、平整度、純度、各項雜質含量、密度、N/O/C/S、晶粒尺寸與缺陷控制；較高要求或特殊要求包含：表面粗糙度、電阻值、晶粒尺寸均勻性、成份與籌備均勻性等。 濺射鍍膜和蒸發鍍膜的對比:濺射鍍膜工藝可重復性好、膜厚可控制，可在大面積基板材料上獲得厚度均勻的薄膜，所制備的薄膜具有純度高、致密性好、與基板材料的結合力強等優點，已成為制備薄膜材料的主要技術之一，各種類型的濺射薄膜材料已得到廣泛的應用，因此，對濺射靶材這一具有高附加值的功能材料需求逐年增加，濺射靶材亦已成為目前市場應用量大的PVD鍍膜材料。蒸發鍍膜簡單便利、操作方便、成膜速度快。從工藝制造角度上來看，蒸鍍材料的制造復雜度要遠遠低于濺射靶材，蒸發鍍膜常用于小尺寸基板材料的鍍膜。 什么是磁控濺射鍍膜靶材？磁控濺射鍍膜是一種新型的物相鍍膜方式,就是用電子系統把電子發射并聚焦在被鍍的材料上，使其被濺射出來的原子遵循動量轉換原理以較高的動能脫離材料飛向基片淀積成膜。這種被鍍的材料就叫濺射靶材。其中，鋁靶、銅靶用于導電層薄膜。銀銅合金靶材供應產地：陜西寶雞材質：Ag、Cu晶粒度：100um產品用途：銀銅合金靶材主要用于真空濺射鍍膜。銀銅合金優勢：有良好的導電性、流動性和浸潤性、較好的機械性能、硬度高，耐磨性和抗熔焊性。有偏析傾向。用真空中頻爐熔煉，鑄錠經均勻化退火后可冷加工成板材、片材和絲材。作空氣斷路器、電壓控制器、電話繼電器、接觸器、起動器等器件的接點，導電環和定觸片。真空釬料。整流子器，還可制造裝飾品和餐具等。Nb純度：99.97%晶粒度：100um工藝：熱軋，冷軋，堿洗，剪切而成。應用領域：鈮靶材具有耐腐蝕。
